Máy ép đùn tấm nhựa PVC bao gồm máy đùn, khuôn, lịch, máy kéo, máy cắt, bệ băng tải
Máy đùn:Thông thường người ta sử dụng máy đùn trục vít đôi hình nón, thích hợp cho việc gia công vật liệu PVC.
Khuôn:Nói chung là đầu khuôn kiểu móc treo
Lịch:Chức năng của nó là lập lịch cho tấm ép đùn để cải thiện độ hoàn thiện bề mặt và độ phẳng của tấm, đồng thời kiểm soát thêm độ dày của tấm.
Máy kéo:Thường bao gồm hai hoặc nhiều con lăn, nó được sử dụng để kéo tấm cán về phía trước với tốc độ ổn định để đảm bảo tính liên tục của quá trình sản xuất tấm và hợp tác với máy đùn và máy cán để kiểm soát độ dày và độ chính xác về kích thước của tấm.
Máy cắt:Tấm có thể được cắt thành các tấm có độ dài khác nhau tùy theo nhu cầu
Máy ép đùn tấm nhựa PVC- Danh mục thiết bị và báo giá
| số thứ tự | tên | Số lượng | nhận xét |
| 1 | Bộ cấp liệu trục vít bằng thép không gỉ | 1 bộ | Các thành phần chính của toàn bộ dây chuyền được sản xuất bởi các thương hiệu nổi tiếng trong và ngoài nước: 1. Hệ thống điện sử dụng công tắc tơ Siemens, bộ điều khiển nhiệt độ thông minh Omron và bộ biến tần Invtensor. 2. Bộ giảm tốc răng cứng sử dụng bộ giảm tốc mô-men xoắn cao cho máy nhựa. 3. Thùng vít được làm bằng vít từ Chu San, tỉnh Chiết Giang 4. Con lăn gương được sản xuất tại Thanh Đảo hoặc Từ Châu. 5. Khuôn được làm bằng Hoàng Nham. |
| 2 | Vít đôi SZ80 | 1 đơn vị | |
| 3 | Khuôn bảng quang MJ-1700 | 1 bộ | |
| 4 | Máy cán lịch ba cuộn BF-1800X ∗ 400 | 1 đơn vị | |
| 5 | Giá đỡ làm mát BF-1800-6000 | 1 bộ | |
| 6 | Máy kéo con lăn cao su BF-1800X ∿ 220 | 1 đơn vị | |
| 7 | Máy cắt BF-1800 | 1 đơn vị | |
| 8 | Máy nhiệt độ không đổi con lăn dầu ba trong một | 1 bộ | |
| 9 | Tủ điều khiển điện dây chuyền sản xuất đùn huyện DK-18 | 1 bộ | |
| 10 | Thiết bị phủ màng hai mặt | 1 bộ | |
| 11 | kẻ thao túng | 1 bộ | |
| 11 | Dữ liệu kỹ thuật thiết bị ngẫu nhiên | 1 bản sao |
1. Máy cấp liệu trục vít bằng thép không gỉ:một
Phương pháp tải:Cho ăn xoắn ốc
Chất liệu của ống và hộp:thép không gỉ
sức mạnh của động cơ:2.2KW
máy tự động:Máy đo mức giảm chấn

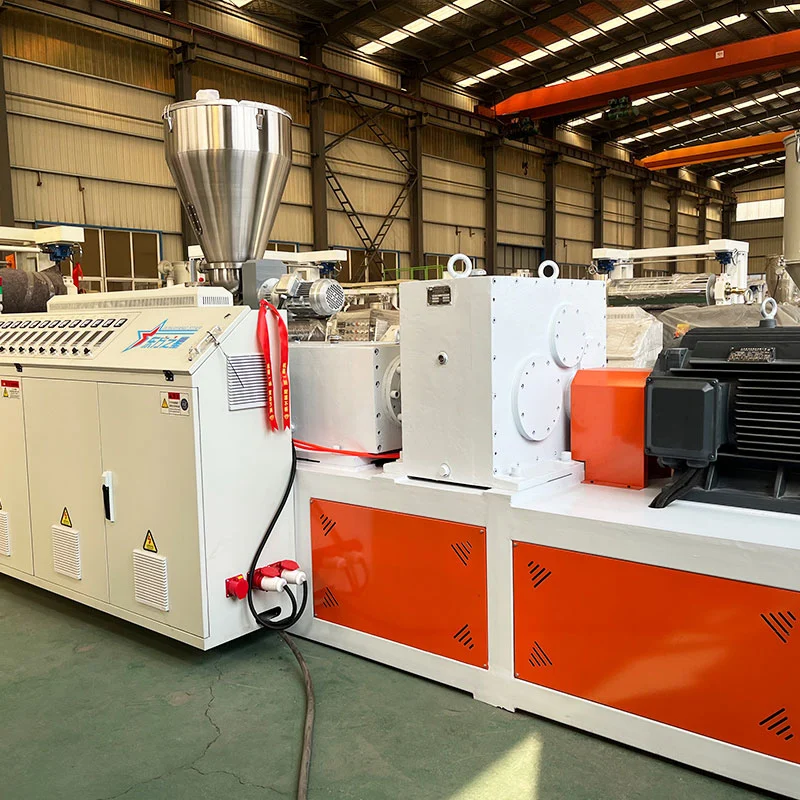

2. Máy đùn trục vít đôi Z80/156
| Đường kính trục vít: | 80mm (Chu Sơn, Chiết Giang) |
| Tỷ lệ chiều dài trục vít và đường kính: | 24 ∶1 |
| Cấu trúc trục vít: | Vít có độ dẻo cao mới, thích hợp cho bột PVC và vật liệu dạng hạt. |
| Vật liệu trục vít của thùng: | Xử lý thấm nitơ 38CrMoAIA |
| Độ sâu lớp nitrit: | 0,4-0,7mm |
| Độ cứng vít: | HV>740 |
| Độ cứng của khuôn: | HV>940 |
| Tốc độ trục vít: | 15-40 vòng/phút |
| sức mạnh của động cơ: | 75 kw (Động cơ Tailida Sơn Đông) Phần sưởi ấm 4 vùng (tấm chắn gió bằng nhôm + inox) Làm mát trụ 3 vùng ×250w |
| Đầu ra đùn: | 300-400kg/giờ hộp giảm tốc Sản xuất tại Jiangyin, tỉnh Giang Tô Vật liệu bánh răng 20CrMnTi Thấm cacbon và làm nguội phương pháp làm nguội Răng được làm mát bằng nước qua bình ngưng Phương thức truyền động của hộp giảm tốc và động cơ Các khớp nối được kết nối trực tiếp |
| Hệ thống điều khiển điện: |
công tắc tơ công tắc tơ Siemens đồng hồ đo nhiệt độ đồng hồ đo nhiệt độ thông minh Omron máy biến tần Bộ biến tần Invt |

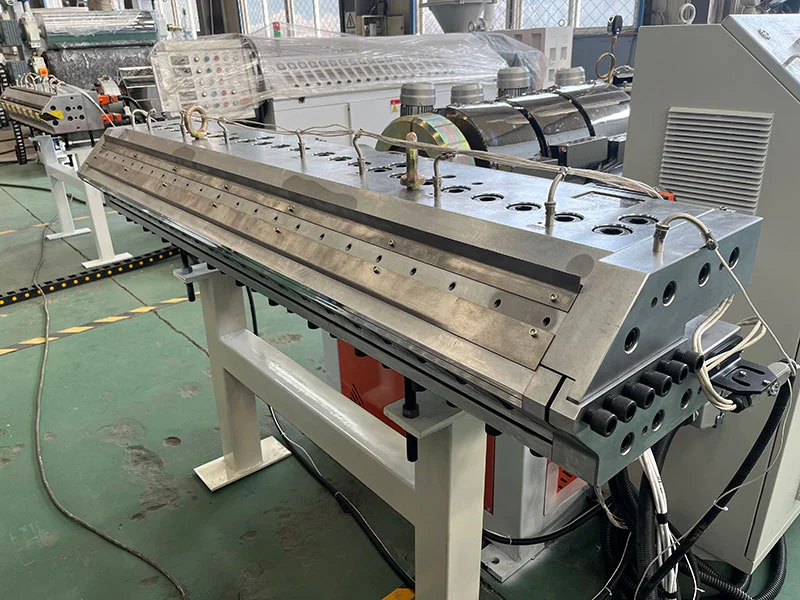

Tấm móc treo quần áo đầu máy có chiều rộng hiệu quả
Công suất sưởi, phần kiểm soát nhiệt độ
Thép khuôn rèn chất lượng cao, mạ crom cứng, xử lý đánh bóng
Độ dày của sản phẩm là 1-3mm và chiều rộng của sản phẩm là 1550mm 1700mm
Máy 15kw sử dụng chế độ sưởi bên trong 5 vùng
Kênh dòng chảy đầu ở dạng kênh dòng chảy gradient kiểu móc treo quần áo. Đầu được làm bằng thép hợp kim cao cấp 5CrNIMo, được đánh bóng sau khi mạ crom; môi khuôn trên được đẩy bằng vi điều chỉnh.

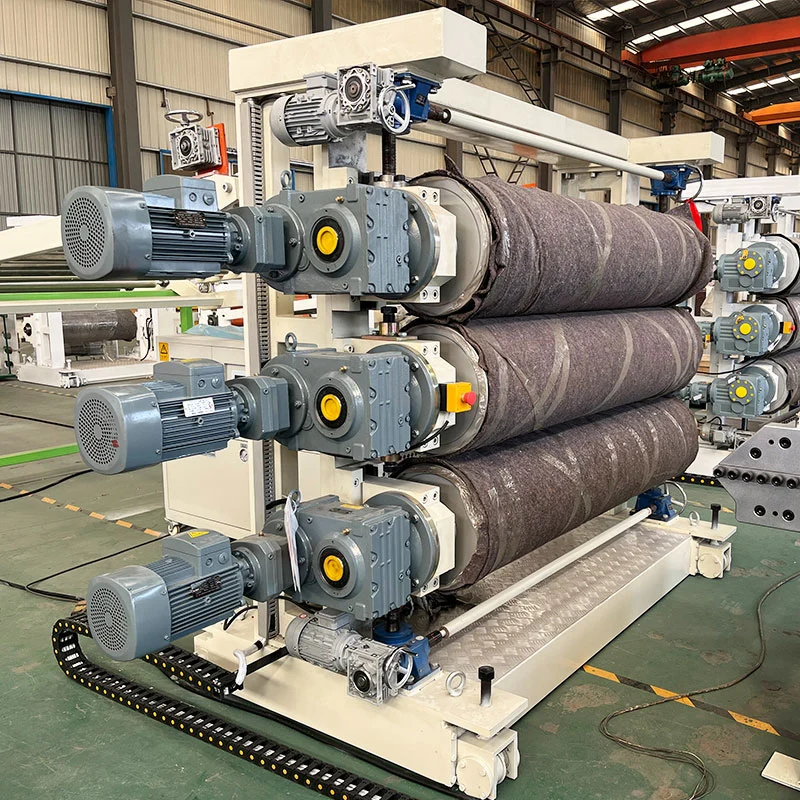

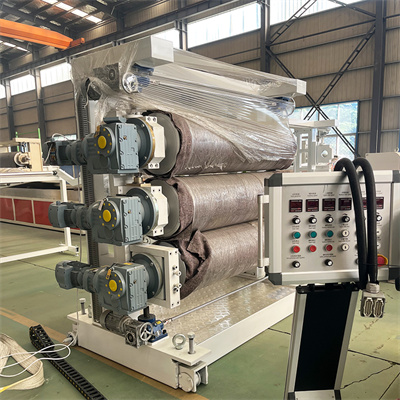

A. Cấu tạo của máy ép nhẹ: Ba con lăn đứng (có thiết bị bảo vệ an toàn con lăn)
b. Số lượng con lăn; Ba rễ (sản xuất tại Thanh Đảo)
c. Đường kính con lăn: ∮400mm
d. Chiều dài cuộn: 1800mm
đ. Độ dày thành của con lăn: ≥22mm
F. Vật liệu cuộn: Thép 45 # được sử dụng và làm cứng để đạt độ cứng RC60-65
G. Xử lý bề mặt cuộn: Hoàn thiện gương
H. Cấu trúc con lăn: Hệ thống trao đổi nhanh hỗn hợp nhiều lớp được áp dụng để đảm bảo nhiệt độ đồng đều của con lăn.
I. Môi trường nhiệt độ không đổi cho con lăn: nước khử khoáng
J. hệ thống điều khiển ba cuộn: Điều khiển chuyển đổi tần số có thể được sử dụng để đạt được điều khiển tốc độ đồng bộ và độc lập.
k. hệ thống truyền động: 1.5KWx3=4.5kw Đảm bảo ba con lăn vận hành trơn tru.

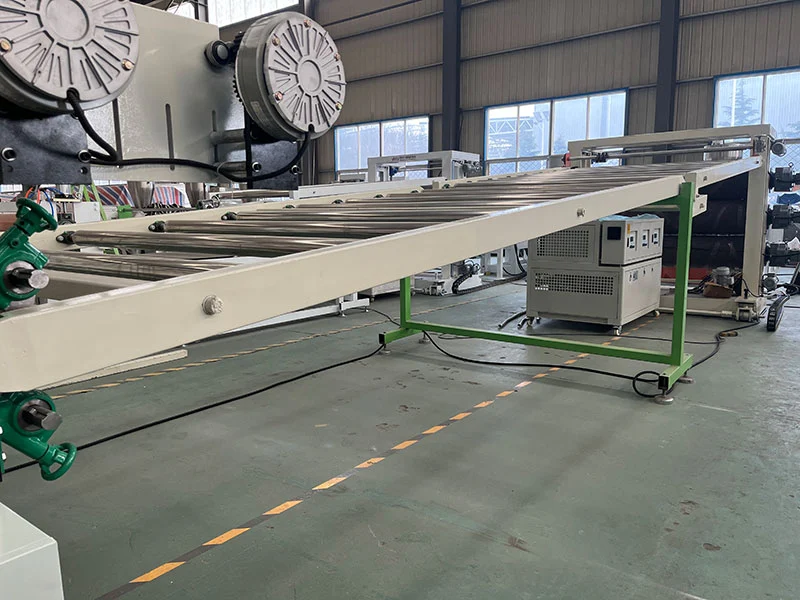

A. Chiều dài của giá làm mát: Sáu mét.
b. con lăn: Được làm bằng thép không gỉ.
c. Khoảng cách con lăn trong vòng hai mét đầu tiên: 400mm.
D. Giá đỡ có thiết bị cắt: 1 bộ, dao cắt được làm bằng dao hợp kim cao cấp
đ. Vòng bi: Vòng bi tim có thể điều chỉnh

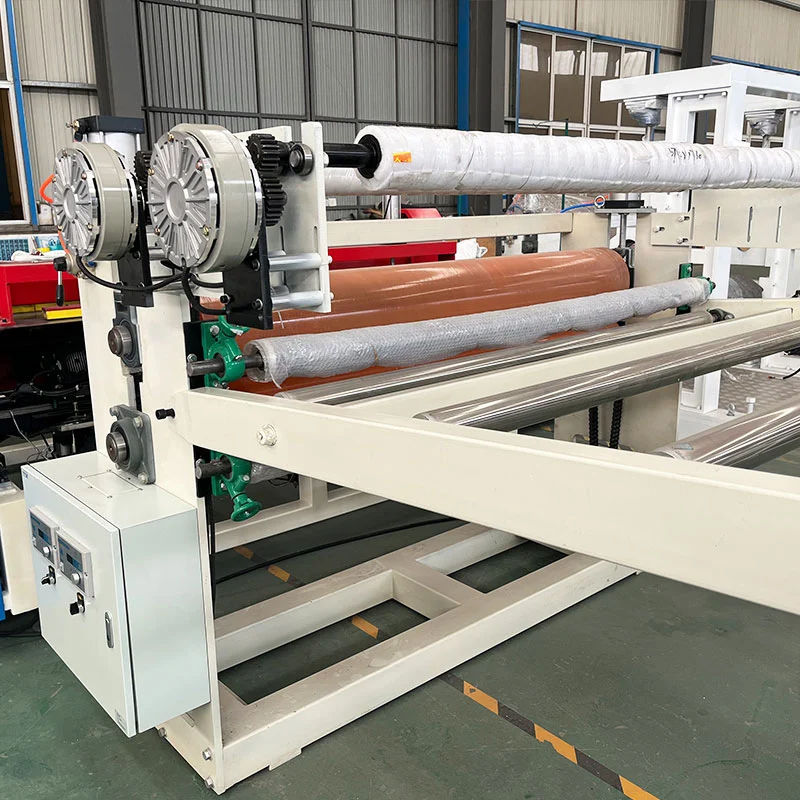

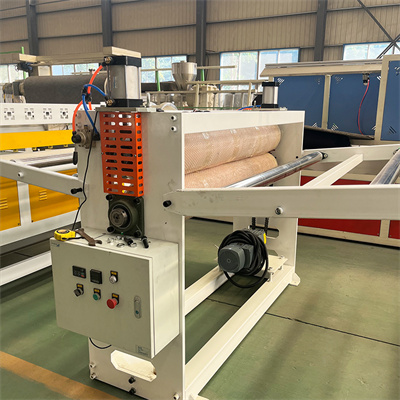

A. Con lăn cao su kéo: 2 chiếc
b. Đường kính con lăn kéo: ∮220mm
c. Chiều dài con lăn kéo: 1800mm
D. Bề mặt của con lăn cao su kéo: Đánh bóng cao su chống ăn mòn, chịu nhiệt độ và chống mài mòn.
đ. hệ thống truyền động: Hộp số giảm tốc được thông qua
f. Kiểm soát lực kéo: Chuyển đổi tần số Invt
G. Kiểm soát tốc độ: được trang bị ba lịch lăn và hệ thống điều khiển tốc độ liên kết tốc độ lực kéo, máy kéo có thể là hệ thống kiểm soát tốc độ độc lập

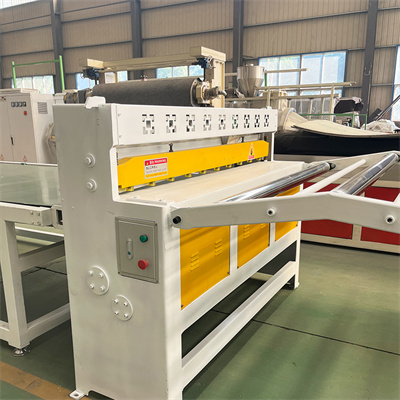

A. Chiều rộng cắt: 1550MM
b. công suất động cơ: 2.2KW
C. Điều khiển tùy ý: điều khiển bằng động cơ
d. Phương pháp đo sáng: Bộ mã hóa Autonix của Hàn Quốc
đ. Chiều dài cắt: có thể điều chỉnh

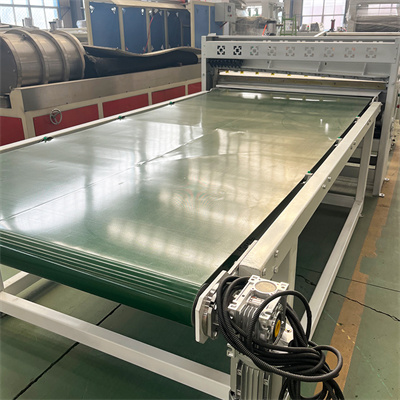

F. Phương pháp tiếp nhận nguyên liệu: Băng tải, hỗ trợ thủ công
J. Chiều dài băng tải: Ba mét
H. Công suất động cơ: 0,75KW

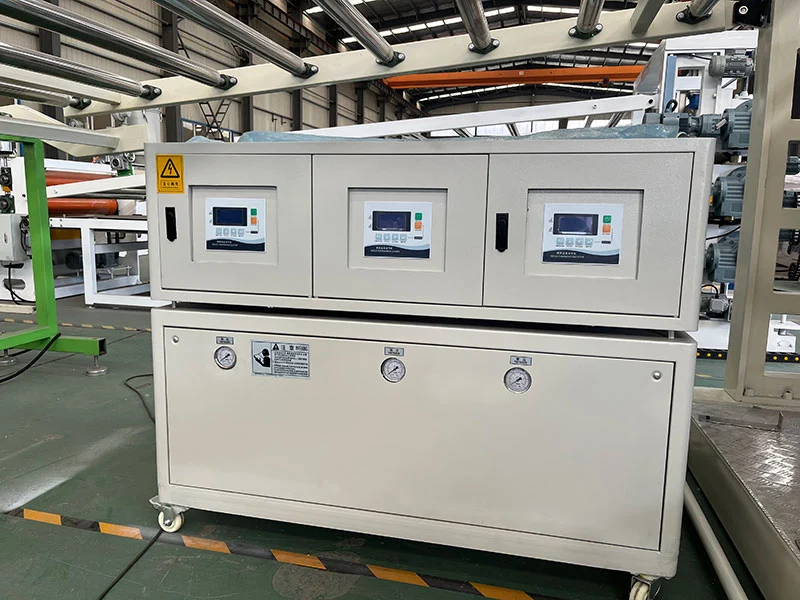

Một. môi trường làm mát:dầu
B. Đường ống tuần hoàn và bể chứa nước:làm bằng thép không gỉ.
C. Van làm mát:điều khiển bằng động cơ.
d. phương pháp kiểm soát:Kiểm soát độc lập trên, giữa và dưới
đ. bộ điều khiển nhiệt độ:OMRON
