Yêu cầu đối với tấm khay ươm cây giống PS
Các yêu cầu về hiệu suất đối với tấm khay ươm cây giống PS (polystyrene) đòi hỏi phải xem xét toàn diện các đặc tính vật liệu, công nghệ xử lý và các kịch bản ứng dụng thực tế. Sau đây là phân tích chi tiết dựa trên tiêu chuẩn ngành và kinh nghiệm thực tế:
1. Yêu cầu vật liệu cơ bản đối vớiMáy ép đùn tấm PS
Độ tinh khiết và tỷ lệ nguyên liệu thô
Lựa chọn nhựa: Ưu tiên nhựa PS loại tiếp xúc với thực phẩm (ví dụ: đáp ứng GB 4806.6). Tránh các vật liệu tái chế có chứa kim loại nặng hoặc chất dẻo.
phụ gia:
Chất chống oxy hóa tia cực tím (UV): Thường được thêm ở mức 0,3% -0,5% (0,3-0,5%) để cải thiện khả năng chống chịu thời tiết ngoài trời cũng như làm chậm quá trình ố vàng và giòn.
Chất chống oxy hóa: Thêm 0,1% -0,3% chất chống oxy hóa phenolic bị cản trở để ức chế sự thoái hóa oxy hóa trong quá trình chế biến và sử dụng.
Tác nhân tạo hạt: Cải thiện độ kết tinh, tăng độ cứng của tấm và nhiệt độ biến dạng nhiệt.
Tính chất vật lý
Mật độ: 1,04-1,09 g/cm³, phù hợp với mật độ PS tiêu chuẩn. Độ dày: Độ dày tấm thường là 0,4-1,0mm, với dung sai trong khoảng ±10%. Ví dụ, khay ươm cây giống bằng nhựa 28×54×4,8cm có trọng lượng ≥130g được coi là mật độ cao và có tuổi thọ trên 3 năm.
Độ bền kéo: ≥15MPa theo cả chiều dọc và chiều ngang, với độ giãn dài khi đứt ≥3%, đảm bảo khả năng chống đứt gãy trong quá trình vận chuyển và sử dụng.
Nhiệt độ lệch nhiệt: ≥70°C để tránh bị mềm và biến dạng trong môi trường nhiệt độ cao.
II. Sự phù hợp của tấm được sản xuất bởiMáy ép đùn tấm PSđể sản xuất khay cây giống

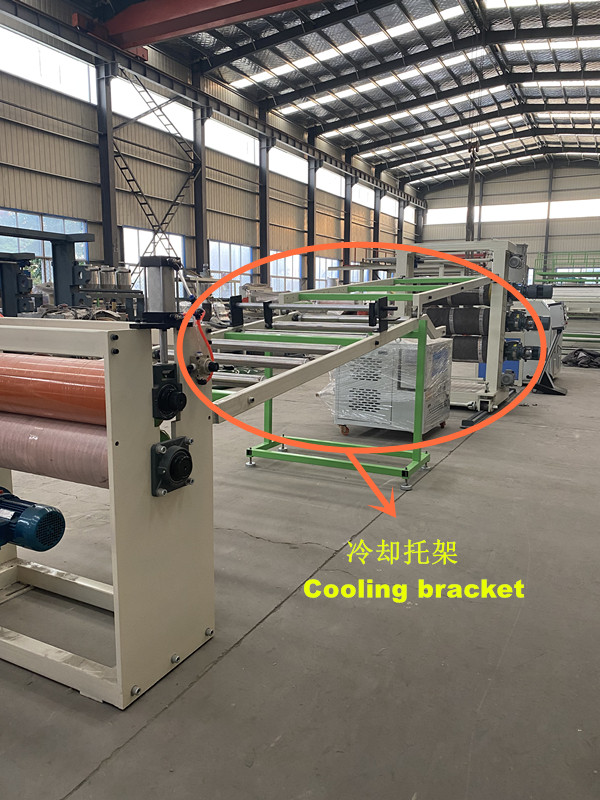

Yêu cầu quá trình đúc
Định hình nhiệt: Tấm phải thể hiện đặc tính dẻo nhiệt tốt, có thể được tạo hình nhanh chóng khi được làm nóng đến 110-130°C và ổn định về kích thước sau khi làm mát (thay đổi kích thước khi gia nhiệt ≤±15%).
Độ mịn: Bề mặt tấm không được có vết trầy xước, bong bóng hoặc không bằng phẳng có thể nhìn thấy, có độ nhám Ra 1,6μm để thuận tiện cho việc in hoặc dán nhãn tiếp theo. Độ trong suốt: Khay ươm cây con thường được làm bằng tấm PS trong suốt hoặc mờ với độ truyền ánh sáng ≥85%. Tuy nhiên, nên tránh ánh nắng trực tiếp để tránh làm hư rễ.
III. Máy ép đùn tấm PPdành cho khay ươm cây con: Thiết kế kết cấu và chức năng
Thiết kế lỗ
Hình dạng: Các lỗ phải có hình vuông, hình thang ngược hoặc hình nón (đường kính đáy nhỏ hơn đường kính trên 2-5mm). Điều này hướng dẫn sự phát triển của rễ theo chiều dọc và giảm sự vướng víu.
Độ sâu: Đối với cây rau giống, độ sâu thường là 20-50mm; đối với cây giống hoa có thể tăng lên 50-100mm để đảm bảo khả năng giữ nước và thoáng khí cân bằng.
Đường kính lỗ: Các lỗ nhỏ (đường kính 15-20mm) thường được sử dụng cho các loại rau lá, trong khi các lỗ lớn hơn (đường kính 25-35mm) được sử dụng cho trái cây và rau quả.
Thoát nước và thấm khí
Lỗ thoát nước: Lỗ thoát nước có đường kính 2-4mm nên phân bố đều khắp đáy khay, có tỷ lệ thấm ≥99,5% để tránh ứ đọng nước và thối rễ. Cấu trúc thoáng khí: Một số khay ươm cây giống cao cấp có khe thông gió giữa các lỗ để tăng cường lưu thông không khí và giảm độ ẩm và nguy cơ bệnh tật.
Tính chất cơ học nâng cao
Gia cố cạnh: Các cạnh của tấm phải được làm dày đến 1,5-3,0mm hoặc sử dụng kết cấu dạng sóng để tăng khả năng chịu tải (lực nén ≥ 650N).
Khả năng chống va đập: Vượt qua bài kiểm tra va đập thả bóng (quả bóng thép nặng 1kg rơi tự do từ độ cao 50cm mà không bị vỡ).
IV. Khả năng thích ứng với môi trường và độ bền của tấm được sản xuất bằng máy đùn tấm PP để sản xuất khay cây giống
Chống chịu thời tiết
Bảo vệ khỏi tia cực tím: Sau khi thêm phương pháp xử lý bằng tia cực tím, các thử nghiệm lão hóa của đèn xenon (ISO 4892-2) cho thấy chỉ số ố vàng (ΔE) ≤5 sau 300 giờ và khả năng duy trì độ bền kéo ≥80%.
Khả năng chịu nhiệt độ: Không bị nứt hoặc mềm đi sau khi sử dụng liên tục trong 2 giờ ở nhiệt độ từ -20°C đến 45°C. Tính ổn định hóa học
Chống ăn mòn: Phải chống được các loại thuốc trừ sâu thông thường (như hỗn hợp Bordeaux và carbendazim) và phân bón (như kali nitrat), không bị trương nở hoặc đổi màu sau khi ngâm trong 24 giờ.
Khả năng chống khử trùng: Có thể khử trùng bằng cách ngâm trong chất khử trùng amoni bậc bốn (chẳng hạn như benzalkonium bromide) mà không làm suy giảm vật liệu.
V. Máy ép đùn tấm PS: Tấm lót khay ươm cây con: Bảo vệ môi trường và bền vững
Tái chế và tái sinh
Khả năng tái chế: Các tấm phải tuân thủ các tiêu chuẩn EU EN 13432 hoặc US ASTM D6400. Hàm lượng tái chế nhìn chung không được vượt quá 50% (lên đến 90% đối với khay đen), nhưng tính chất cơ học phải đáp ứng tiêu chuẩn.
Yêu cầu ghi nhãn: Sản phẩm phải được dán nhãn "Có thể tái chế" và ghi rõ hàm lượng tái chế (ví dụ: "50% PCR"). Tùy chọn có thể phân hủy
Biến đổi sinh học: Sử dụng tinh bột hoặc lignin trộn với PS (ví dụ: thêm 30% lignin) có thể đạt được tốc độ phân hủy sinh học lên tới 90% (trong vòng 180 ngày) và tuân thủ GB/T 20197-2025.
Yêu cầu về chứng nhận: Khay ươm cây giống PS có thể phân hủy phải đạt Chứng nhận Sản phẩm Xanh của Trung Quốc (CNCA-CGP-11) hoặc chứng nhận Phân hữu cơ OK của EU.
VI. Kiểm tra và chứng nhận các tấm được sản xuất bởiMáy ép đùn tấm PScho khay ươm cây con
Hạng mục kiểm tra định kỳ
Kiểm tra bề ngoài: Kiểm tra trực quan bề mặt mẫu xem có độ phẳng và điều kiện không có vết nứt cũng như tính toàn vẹn của lỗ.
Đo kích thước: Sử dụng thước cặp để đo độ dày tấm, đường kính lỗ và độ sâu. Dung sai phải đáp ứng yêu cầu thiết kế.
Kiểm tra đặc tính cơ học: Sử dụng máy kiểm tra độ bền kéo để kiểm tra độ bền kéo và máy kiểm tra độ nén để kiểm tra cường độ nén.
Đánh giá thời tiết: So sánh sự khác biệt về màu sắc và sự thay đổi tính chất cơ học sau khi thử nghiệm lão hóa đèn xenon. Tiêu chuẩn chứng nhận
Tiêu chuẩn nội địa: GB 4806.6 (Loại tiếp xúc với thực phẩm PS), NY/T 4203-2022 (Khay ươm cây bằng nhựa).
Tiêu chuẩn quốc tế: ISO 18602 (Khay ươm cây nhựa), EN 13432 (Bao bì có thể phân hủy).
VII. Các kịch bản ứng dụng và khuyến nghị lựa chọn khay ươm cây con do nhà sản xuấtMáy ép đùn tấm PS
Rau và Hoa: Tấm PS khuyên dùng có độ dày 0,6-1,0mm, 72-200 lỗ, có màu đen (ấm vào mùa đông) hoặc xám bạc (làm mát vào mùa hè).
Gạo và thuốc lá: Sử dụng tấm PS có độ dày 1,0-1,5mm. Khi sử dụng công nghệ mạ nổi phải đảm bảo độ nổi của tấm mạ ≥ 0,5N/cm2.
Cây giống công nghiệp
Đối với sản xuất quy mô lớn: Chọn khay PS đúc phun, mật độ cao (trọng lượng ≥ 130g). Chúng có thể được tái sử dụng trong hơn 5 năm, giảm chi phí lâu dài. Trồng cây giống chính xác: Sử dụng tấm PS có xử lý bề mặt bằng corona (sức căng bề mặt ≥38 dyn/cm) để tăng cường độ bám dính của chất nền và giảm hiện tượng rễ bị lủng lẳng.
VIII. Ví dụ về công thức điển hình cho tấm được sản xuất bởiMáy ép đùn tấm PSkhay đựng cây giống
Thành phần
Tỷ lệ (phần trăm khối lượng)
Chức năng
Nhựa PS 95%-98%
Vật liệu cơ bản
Chất hấp thụ tia cực tím 0,3% -0,5%
Chống lão hóa tia cực tím
Chất chống oxy hóa 0,1% -0,3%
Ngăn chặn sự suy thoái oxy hóa
Tác nhân tạo hạt 0,1% -0,2%
Cải thiện sự kết tinh và độ cứng
