Thiết kế vít chuyên dụng, độ sâu rãnh vít được tối ưu hóa và tỷ lệ nén đảm bảo quá trình dẻo hóa triệt để và trộn đồng đều các nguyên liệu thô trong thùng. Cặp nhiệt điện có độ chính xác cao đảm bảo nhiệt độ ổn định ở tất cả các vùng, ngăn ngừa các khuyết tật như bong bóng, vệt và sương mù trắng trên tấm do quá nhiệt cục bộ hoặc nhiệt độ thấp.
Khuôn tấm TPU sử dụng đầu khuôn chữ T được tráng gương, mạ crom. Thiết kế đường dẫn dòng chảy đối xứng và trơn tru, không có điểm chết, đảm bảo phân bố tan chảy đồng đều. Khe hở môi khuôn có thể điều chỉnh tốt (với độ chính xác 0,01 mm), phù hợp với độ dày tấm từ 0,1 đến 5 mm. Máy ép đùn tấm TPU được trang bị bộ phận làm mát và tạo hình ba con lăn. Bề mặt con lăn được đánh bóng như gương và nhiệt độ nước làm mát được kiểm soát bởi hệ thống nhiệt độ không đổi. Điều này cho phép làm mát và tạo hình nhanh chóng đồng thời đảm bảo bề mặt nhẵn, không trầy xước. Độ phẳng và dung sai độ dày của tấm (trong phạm vi ± 0,03mm) được kiểm soát bởi áp suất giữa các con lăn.
| số thứ tự | tên | Số lượng |
| 1 | Bộ cấp liệu trục vít bằng thép không gỉ | 1 bộ |

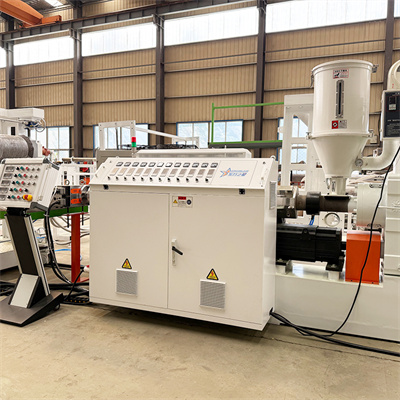

| 2 | Vít đơn SJ 75-33/1 | 1 bộ |
| 3 | Khuôn bảng đèn MJ-400 | 1 bộ |
| 4 | Lịch ba cuộn BF-500X∮320 | 1 bộ |
| 5 | Giá đỡ làm mát BF-1500-6 mét | 1 bộ |

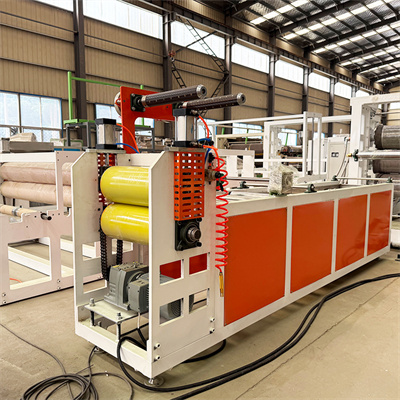

| 6 | Lực kéo con lăn cao su BF-500*∮220 | 1 bộ |

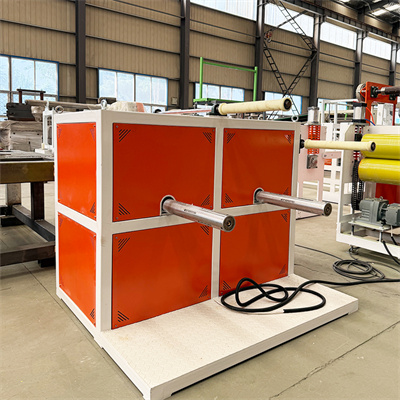

| 7 | Cuộn dây ma sát BF-500 | 1 bộ |
| 8 | Máy nhiệt độ không đổi con lăn nước ba trong một | 1 bộ |

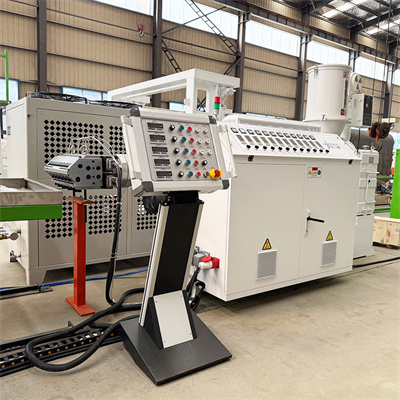

| 9 | Tủ điều khiển điện dây chuyền sản xuất đùn huyện DK-18 | 1 bộ |
| 1 0 | Dữ liệu kỹ thuật về thiết bị ngẫu nhiên | 1 bản sao |
| Đường kính trục vít: | 75mm (Chu Sơn, Chiết Giang) |
| Tỷ lệ chiều dài trục vít và đường kính: | 3 0∶ 1 |
| Cấu trúc trục vít: | vít có độ dẻo cao mới, thích hợp cho vật liệu dạng bột và dạng hạt. |
| Vật liệu vít hình trụ: | Xử lý thấm nitơ 38C rMoAIA |
| Độ sâu lớp nitrit: | 0,4-0,7 mm |
| Độ cứng vít: | HV> 740 |
| Độ cứng xi lanh: | HV>940 |
| Tốc độ trục vít: | 1 5-7 0 vòng/phút |
| Công suất động cơ: | 45 kw (động cơ thương hiệu Sơn Đông) Phần gia nhiệt 5 x 6 kw (đúc nhôm + mui inox) Làm mát trụ 6 vùng x 180w |
| Đầu ra đùn: | 150kg/giờ Hộp số giảm tốc Bộ giảm tốc mặt đỏ Y-3 15 (sản xuất tại Thường Châu, tỉnh Giang Tô) Hình thức lắp đặt truyền động đai hoặc khớp trục kết nối trực tiếp Vật liệu bánh răng 20CrMnTi được cacbon hóa và làm nguội |
Chất liệu khuôn: rèn và ủ thép khuôn chất lượng cao, mạ crom cứng, xử lý đánh bóng
Đầu mâm kèm móc treo quần áo dày 0.5-2mm rộng 400mm
Chiều rộng hiệu quả của khuôn là 400mm mỗi bộ

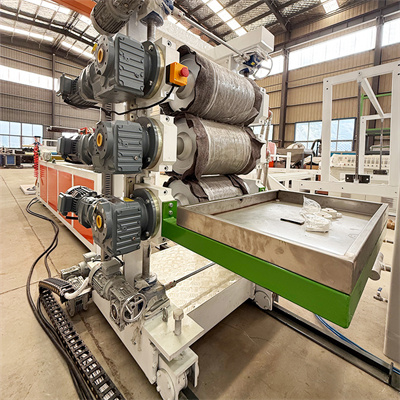

Máy ép đùn tấm TPU Máy cán ba cuộn: 1
A. Cấu trúc của máy cán: ba cuộn dọc (có thiết bị bảo vệ an toàn con lăn)
b. Số lượng con lăn; ba (sản xuất tại Thanh Đảo)
C. Đường kính trống: 320mm
d. chiều dài con lăn: 600mm
đ. Độ dày thành của con lăn: ≥2 1 mm
F. Vật liệu cuộn: thép 45 # được sử dụng và xử lý cứng được thực hiện và độ cứng có thể đạt tới RC60-65
G. Xử lý bề mặt con lăn: xử lý gương
H. Cấu trúc trống: hệ thống trao đổi nhanh hỗn hợp nhiều lớp được áp dụng để đảm bảo nhiệt độ đồng đều và ổn định của trống.
I. Môi trường nhiệt độ không đổi của con lăn: nước làm mềm
j. Hệ thống điều khiển ba cuộn: điều khiển chuyển đổi tần số được áp dụng để thực hiện điều khiển tốc độ đồng bộ và độc lập.
K. Hệ thống truyền động: 1,5KWx3=4,5kw. đảm bảo hoạt động trơn tru của ba con lăn.
A. Chiều dài giá làm mát: 6 mét.
B. Con lăn: tất cả đều được làm bằng thép không gỉ.
c. Khoảng cách cuộn trong hai mét đầu tiên: 400mm.
D. Giá đỡ được trang bị thiết bị cắt cạnh: 1 bộ và dao cắt được làm bằng dao hợp kim chất lượng cao
đ. Vòng bi: Vòng bi điều chỉnh
| thông số kỹ thuật | Ф220×600mm |
| chất lượng vật liệu | Con lăn nitrile |
| quá trình lây truyền | hộp giảm |
| quyền lực | 2,2Kw |
| điều khiển | Điều khiển chuyển đổi tần số Wei Chuang |
| Bước lên đường | khí nén |
| Loại Trạm kép | kiểu lật |
| Đường kính tua lại | 500mm |
| Thông số kỹ thuật | Lõi ống giấy 3 inch |
